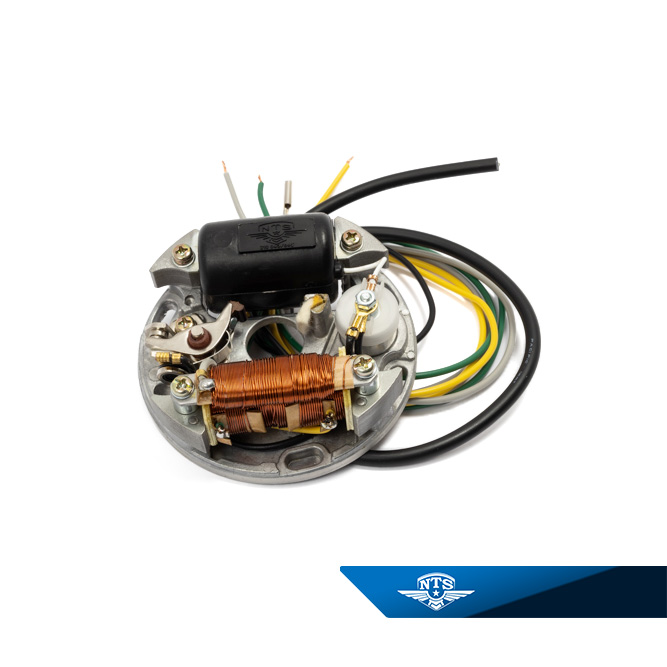

Zündanlage mit Schalterspitzen 6V-23W für Puch, Sachs, Zündapp, Kreidler, Tomos und andere

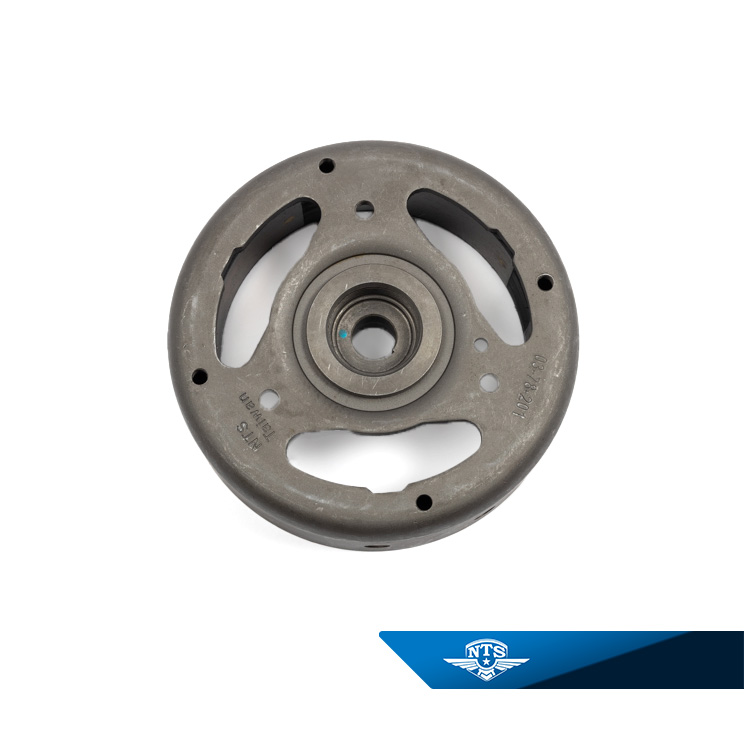

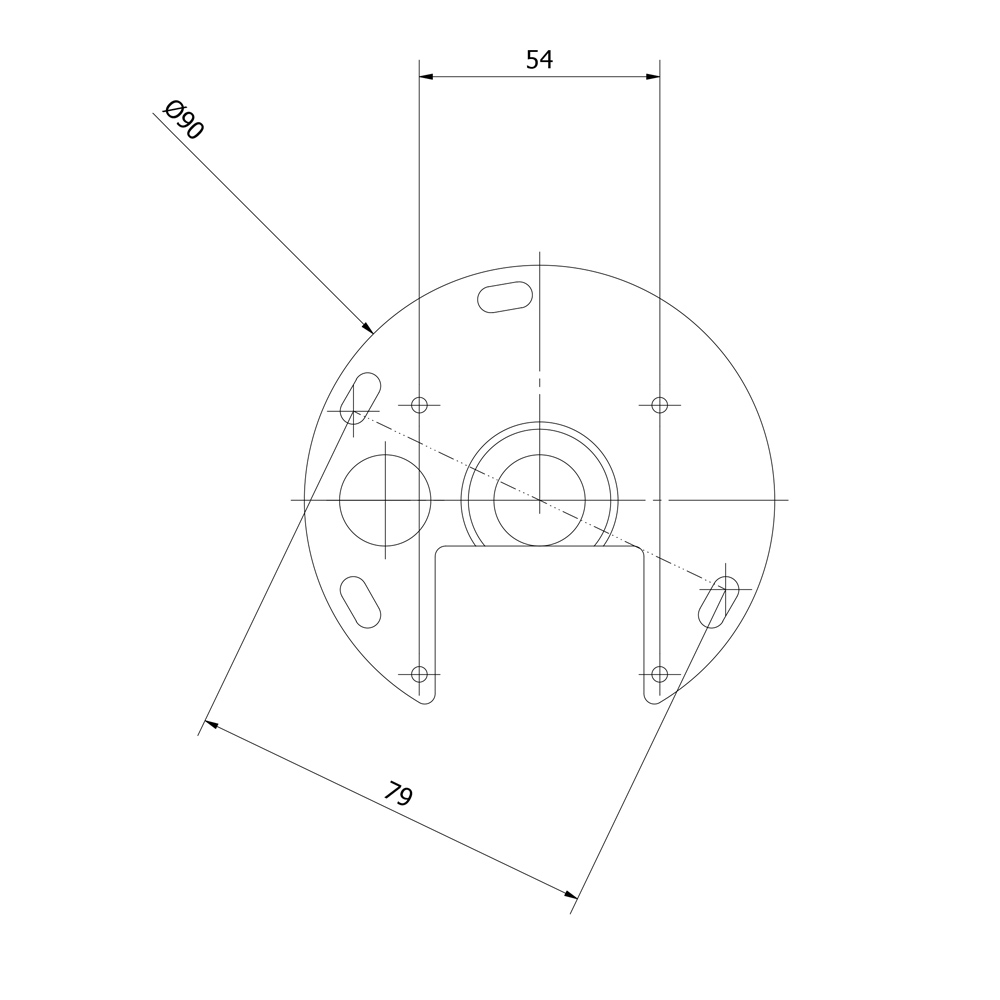

Ersetzt die Bosch-Generatoren mit der Bezeichnung 0212 122 ___ für: Puch, Tomos, Sachs, Kreidler, Zündapp, Zweirad Union und andere. Kann auch Stefa K80-Generatoren für Husqvarna Flinta ersetzen. Vorgesehen für Maschinen mit Bremslicht. Passt zu windgekühlten und lüftergekühlten Modellen. HINWEIS: Die Lampen müssen eventuell ausgetauscht werden, um der angegebenen Wattzahl zu entsprechen (siehe unten)! Wenn Sie einen Puch mit Lüfterrad montieren wollen, stellen Sie sicher, dass Sie kein älteres Lüfterrad mit 115 mm Innendurchmesser haben, dann müssen Sie das Schwungrad etwas herunterdrehen oder einen neuen Lüfter kaufen, Artikel Nr. 16006 (Es gibt auch mehr Informationen darüber) Technische Daten: Schwungrad, Außendurchmesser: 116mm Statorplatte, Außendurchmesser: Ø = ca. 90mm Statorplatte, Schraubenabstand c-c: ca. 79.mm (4 Befestigungslöcher) Zündspule/Lichtspule, Schraubenabstand: c-c: ca. 54mm Zündkabel: L=~400mm Licht-/Bremsspule: 6V-15-5W Rücklichtspule: 6V-3W Für Kurbelwelle mit Konizität: K1:5(20%) und Eingangsdurchmesser ~12mm Drehrichtung: Gegen den Uhrzeigersinn (linke Seite), im Uhrzeigersinn (rechte Seite) Bohrungen für die Montage des Laufrades: 4xM5 und 3xM6 Abzieher für Schwungrad: Gewinde M26x1,5 Artikelnr. 10186 Inklusive Schaltplan für den korrekten Anschluss. Empfohlene Glühbirnen/Signalhörner: Vordere Leuchte: 6V-15/15W Rücklicht: 6V-3W Bremslicht: 6V-5W Signalhupe: 6V/AC (AC) Artikel Nr. 10148 HINWEIS! Fetten Sie den Filz, der die Nocken des Schwungrades schmiert, um den Verschleiß der Schalterbacke zu verringern! Der Kontaktabstand wird auf ca. 0,35~0,45mm bei vollständig geöffneten Schalterspitzen eingestellt. Durchgeführt mit Hilfe eines Messgeräts Kann die folgenden Bosch-Generatoren ersetzen: (Die Kennzeichnung bei Original-Generatoren befindet sich immer auf dem Schwungrad) 0212 122 003 für Fram-King/Rex mit Zweirad Union 6V 15-5/3W 0212 122 011 für Kreidler 6V 24W (15.12.95) 0212 122 031 für Kreidler 6V 15-5/3W (15.12.98) 0212 122 025 für Kreidler 6V 19/5W (15.12.93) 0212 122 005 für Puch 6V 15-5/3W (350.2.50.100.0) 0212 122 020 für Puch X30N 6V 15/4W 0212 122 021 für Puch DS L/V/-4 6V 19/5W 0212 122 032 für Puch/Tomos 6V 15-5/3W 0212 122 033 für Puch X30N 6V 15/4W 0212 122 034 für Puch 6V 19/5W 0212 122 035 für Puch Maxi 2g 6V 17/5W 0212 122 036 für Puch 6V 15/5/3W 0212 122 027 für Puch Maxi 2g 6V 17/5W 0212 122 029 für Puch 6V 15-5/3W 0212 122 006 für Sachs 6V 15-5/3(0290 027 225) 0212 122 019 für Sachs 6V 17-5W (0286 137 205) 0212 122 022 für Zündapp/Mustang 6V 15-5/3W 0212 122 026 für Zündapp 6V 19/5W LM/URB 1/116/18/5 L3 für Zweirad Union 6V 15-5/3W LM/URB 1/116/18/5 L5 für Puch 6V 15-5/3W LM/URB 1/116/18/5 L7 für Zündapp 6V 15-5/3W (265-07.707) Kann die folgenden Stefa Lichtmaschinen ersetzen: (Die Kennzeichnung bei originalen Lichtmaschinen befindet sich immer auf dem Schwungrad) K80-140 : K2/80-02 für Husqvarna Flinta(Getriebeantrieb) K80-137 : K1/80-15/3/8-02 für Husqvarna Flinta(Zahnradantrieb) K80-136 : K1/80-15/3/8-03 für Husqvarna Flinta(Zahnradantrieb)
